新疆乌鲁木齐市某污水处理控制系统工程项目展示

该污水处理控制系统工程项目旨在通过自动化技术提升污水处理厂的运行效率和稳定性。 通过下列设计和实施，污水处理控制系统工程项目能够显著提升污水处理厂的自动化水平和运行效率，确保污水处理过程的稳定性和可靠性。该项目主要包括以下几个关键部分：

自控系统架构‌：污水处理厂的自控系统通常采用分布式集散型架构，即集中管理、分散控制。系统分为信息层、控制层和设备层‌。

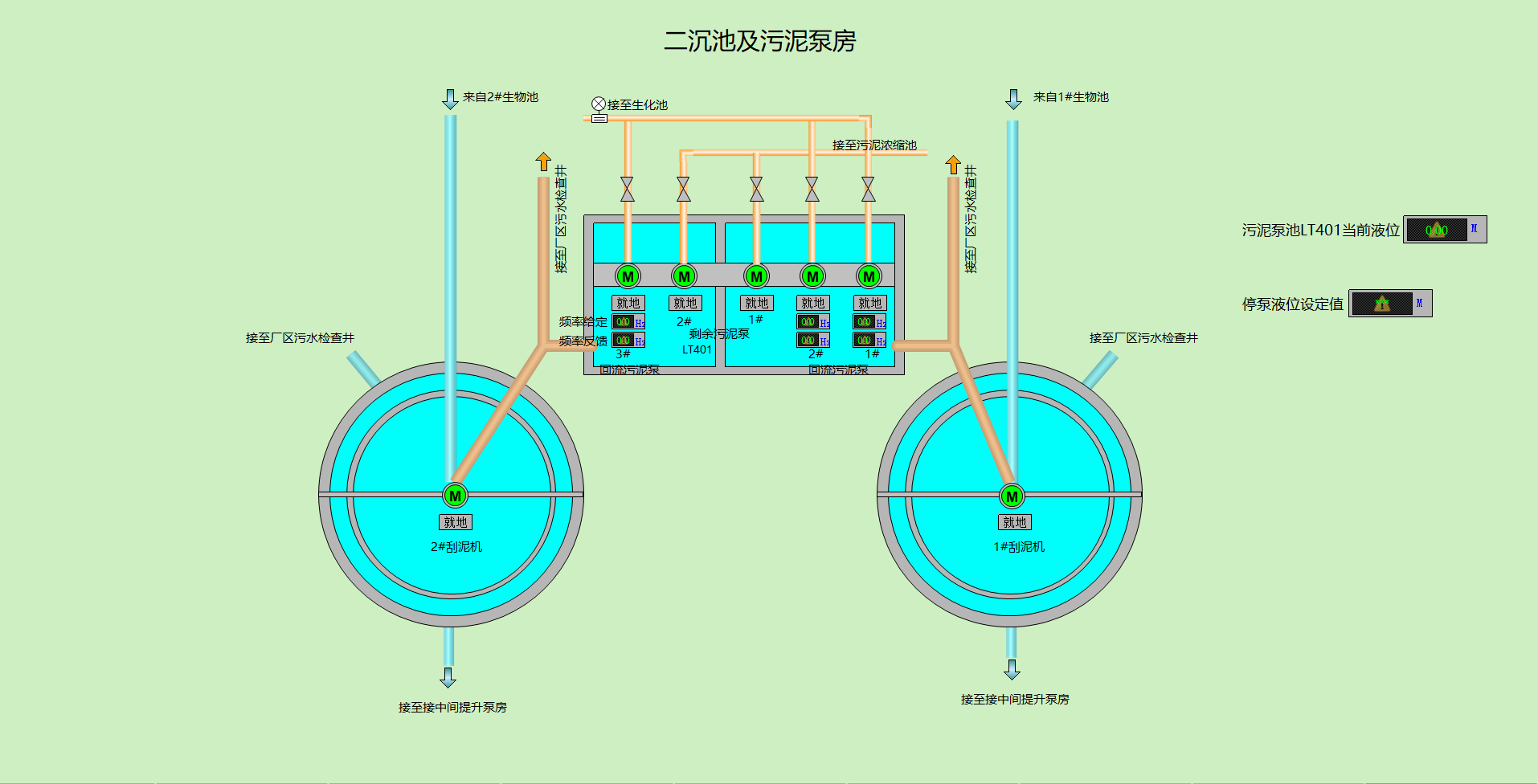

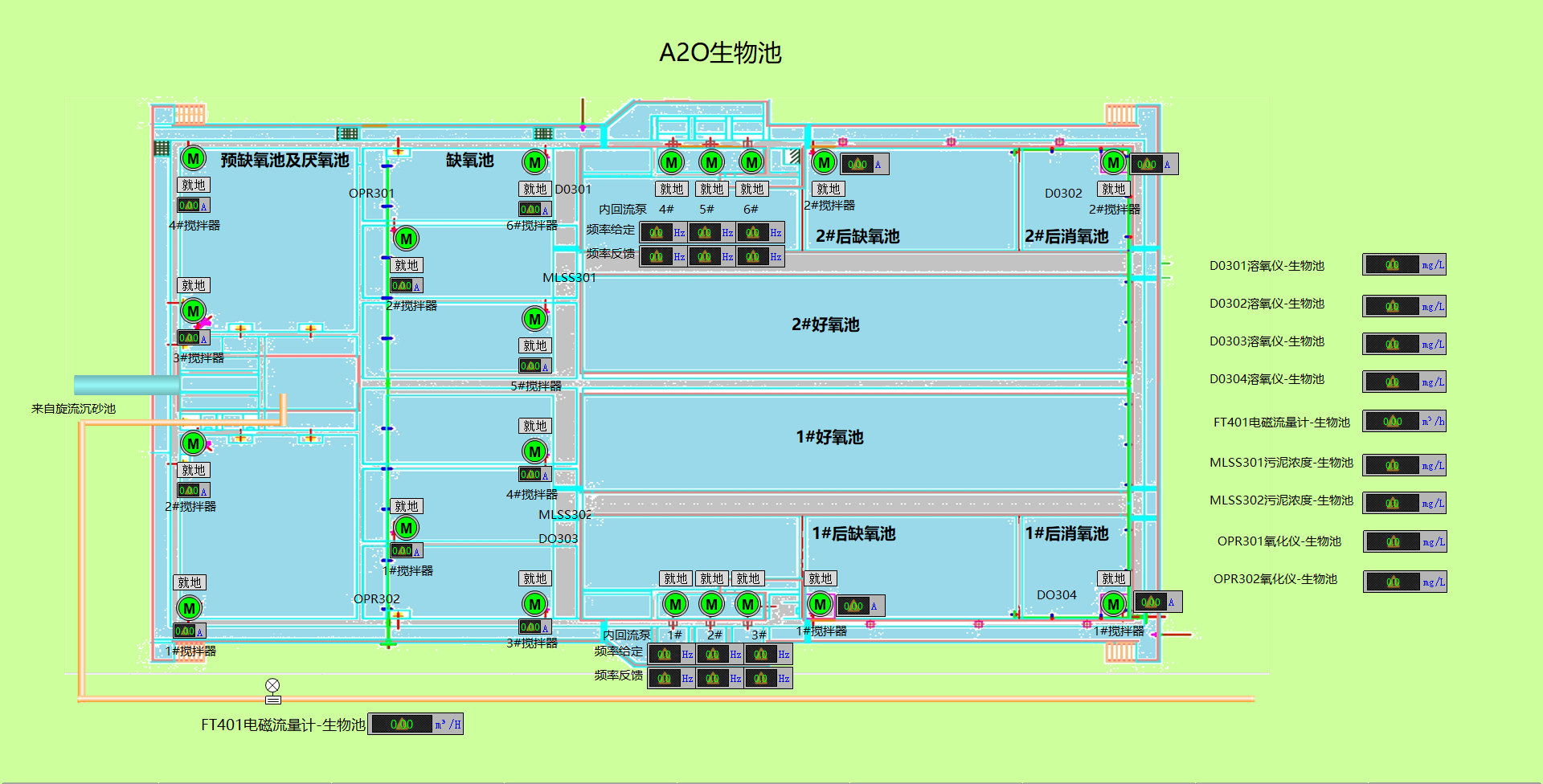

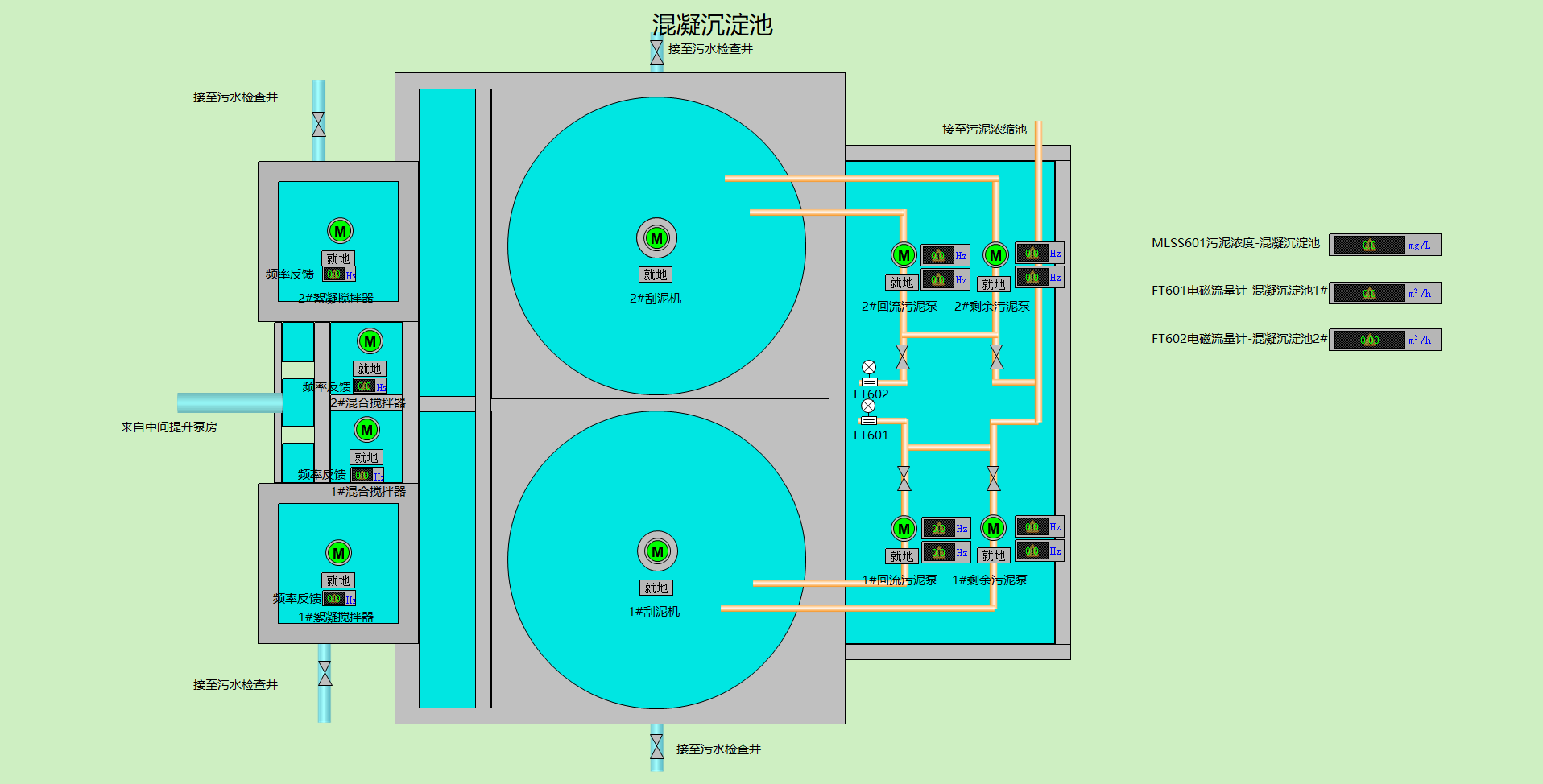

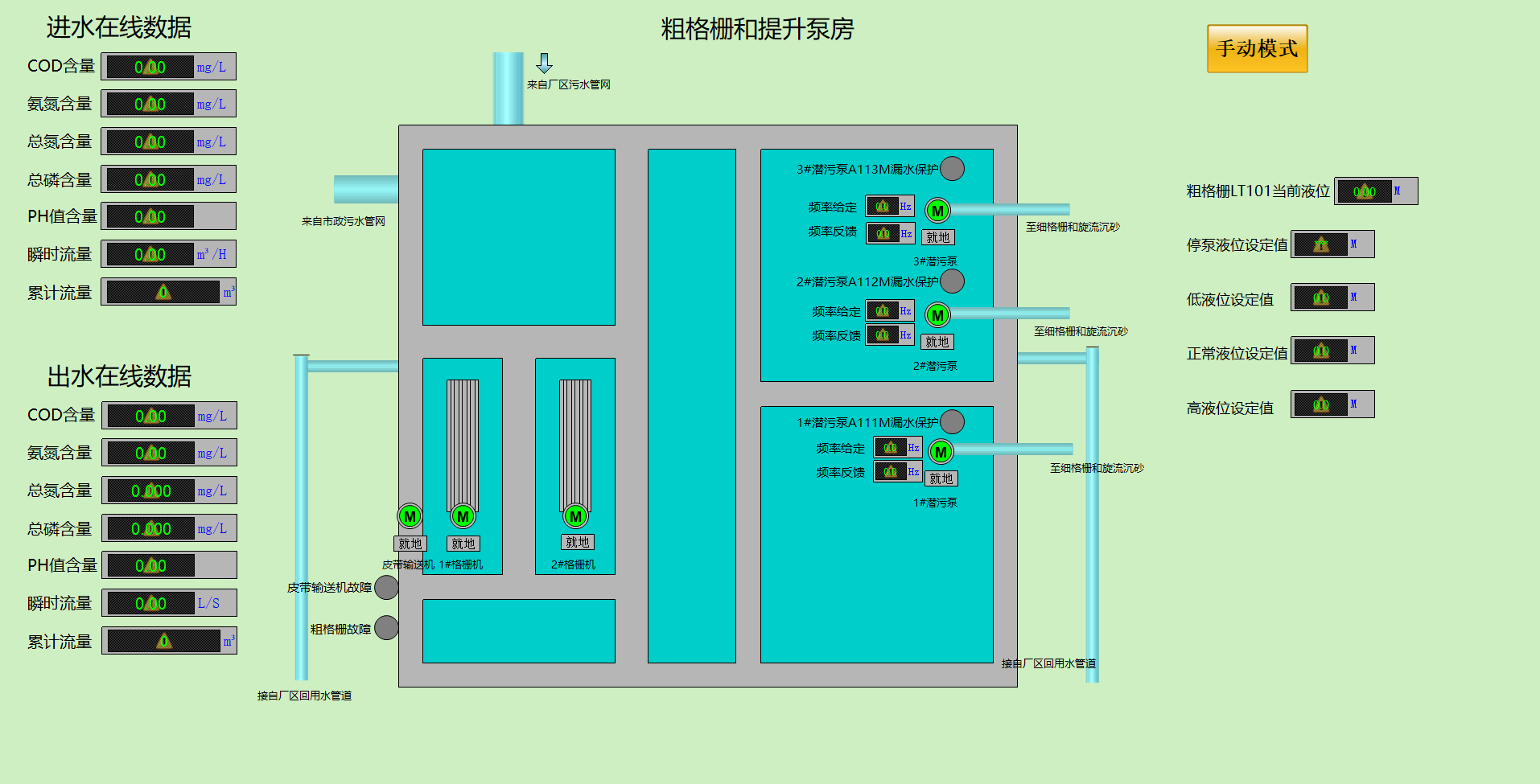

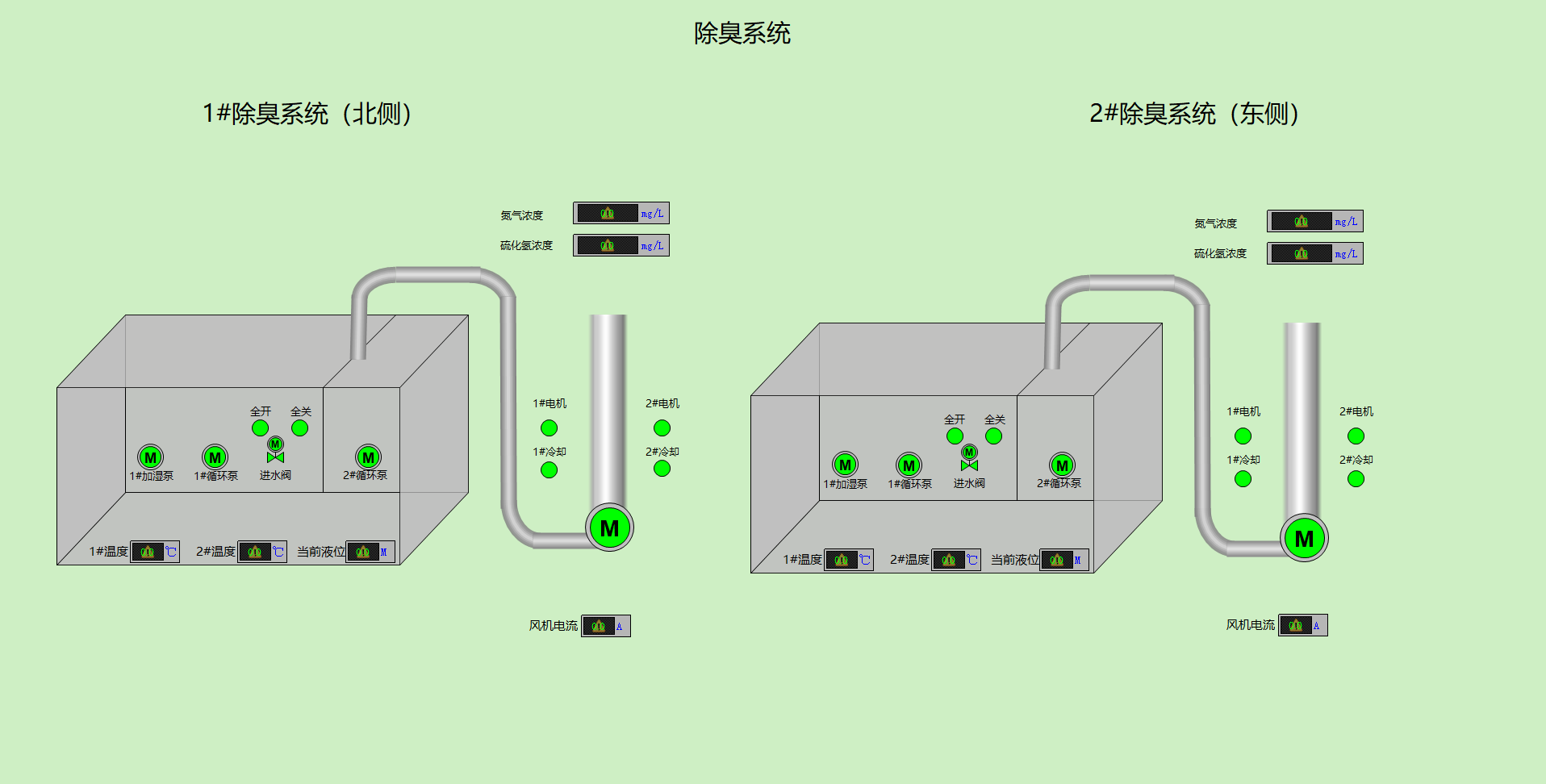

信息层‌：信息层主要由中控室监控计算机实现管理功能，包括动态图形及实时数据显示、数据处理、生产报表打印、日志功能、趋势图显示和管理维护功能‌。

控制层‌：中央控制室负责全厂的管理、调度、监视和集中操作。通过监控计算机，操作人员可以直观地显示全厂各工艺流程段的实时工况和工艺参数趋势画面，实现故障报警和报表生成等功能‌1。

设备层‌：设备层包括各种检测仪表和水质仪表，选型配置满足工艺流程控制需求和管理需求。例如，进出水在线监测仪表检测COD、总磷、总氮、氨氮等指标‌。

控制方式‌：系统支持多种控制方式，包括现场手动模式、遥控模式和自动模式。现场手动模式通过就地控制箱或低压配电柜上的按钮操作设备；遥控模式通过PLC现场控制站操作面板或中央控制室的监控画面控制设备；自动模式则根据工艺流程状况和检测参数，通过事先编制的控制程序自动完成设备的启/停操作‌。

系统层级‌：系统分为信息层和控制层。信息层包括操作员站、通信前置机、工业以太网交换机等设备，采用100Mbps快速以太网；控制层由现场控制分站和工业以太网交换机组成，采用100Mbps以太网‌。
